Guide d'huile hydraulique du transpalette Hangcha

1. La spécification exacte : ce que disent les manuels Hangcha

Hangcha publie les spécifications de l'huile hydraulique dans les manuels d'utilisation et d'entretien de tous les transpalettes de la série CBD. La spécification est cohérente sur toute la gamme :

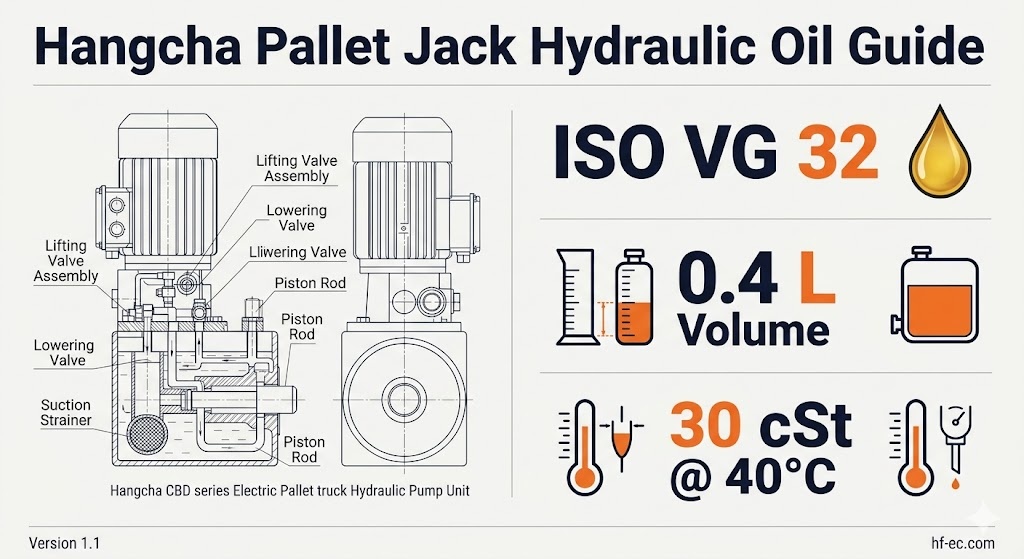

2. Comprendre ISO VG 32 : ce que signifie réellement la note

ISO VG (Viscosity Grade) est le système de classification mondial des huiles hydrauliques publié par l'Organisation internationale de normalisation. Le chiffre fait référence à la viscosité cinématique de l'huile en centistokes (cSt) mesurée à 40 °C – la température de référence standard pour les systèmes hydrauliques.

Pourquoi la viscosité est-elle si importante dans un transpalette ? Le vérin hydraulique d’un transpalette est un système haute pression et faible volume. Contrairement au grand circuit hydraulique d’un chariot élévateur, la marge d’erreur est très faible. Une huile trop épaisse ne peut pas s'écouler assez rapidement à travers les passages de petite taille de la pompe - la poignée devient difficile à pomper et le levage ralentit ou s'arrête par temps froid. Une huile trop fine ne peut pas maintenir la pression dans le cylindre - les fourches descendent progressivement sous la charge, ce qui constitue à la fois un dommage au produit et un risque pour la sécurité.

3. Reconnaître l’huile contaminée ou dégradée

Le moyen le plus rapide de diagnostiquer un problème hydraulique sur un transpalette est de vérifier l’huile avant toute autre chose. La plupart des défauts diagnostiqués à tort comme une défaillance de la pompe ou du joint sont en réalité des problèmes de contamination par l'huile qui ne coûtent presque rien à réparer.

4. Étape par étape : Comment vérifier et faire l'appoint d'huile hydraulique

Hangcha recommande de vérifier le niveau d'huile hydraulique tous les 6 mois en fonctionnement normal. La procédure est simple mais doit être effectuée avec les fourches complètement abaissées - le contrôle avec les fourches relevées donne une lecture fausse car de l'huile s'est introduite dans le cylindre.

1

Abaissez complètement les fourches jusqu'au sol Réglez le levier de commande sur PLUS BAS et laissez les fourches atteindre leur position la plus basse. Toute l’huile doit être de retour dans le réservoir pour une vérification précise du niveau. N'effectuez pas cette étape avec une charge sur les fourches.

2

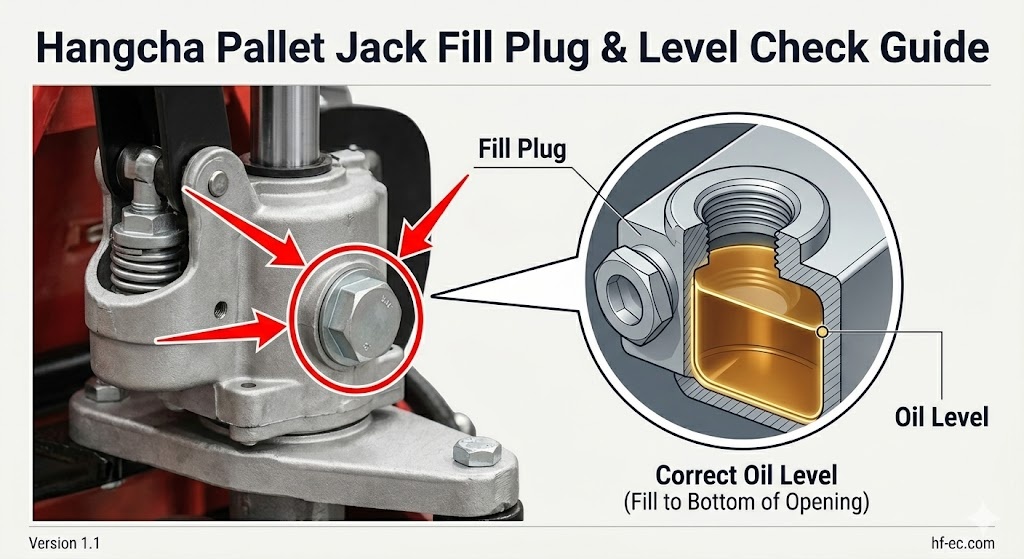

Localisez le bouchon de remplissage sur l'unité de pompe hydraulique Sur les transpalettes manuels de la série CBD, la pompe hydraulique se trouve à la base de la poignée. Le bouchon de remplissage se trouve sur le côté du boîtier de la pompe – généralement un bouchon hexagonal ou un bouchon fendu avec une rondelle. Nettoyez la zone autour du bouchon avant de l'ouvrir pour éviter que la contamination ne pénètre dans le réservoir.

3

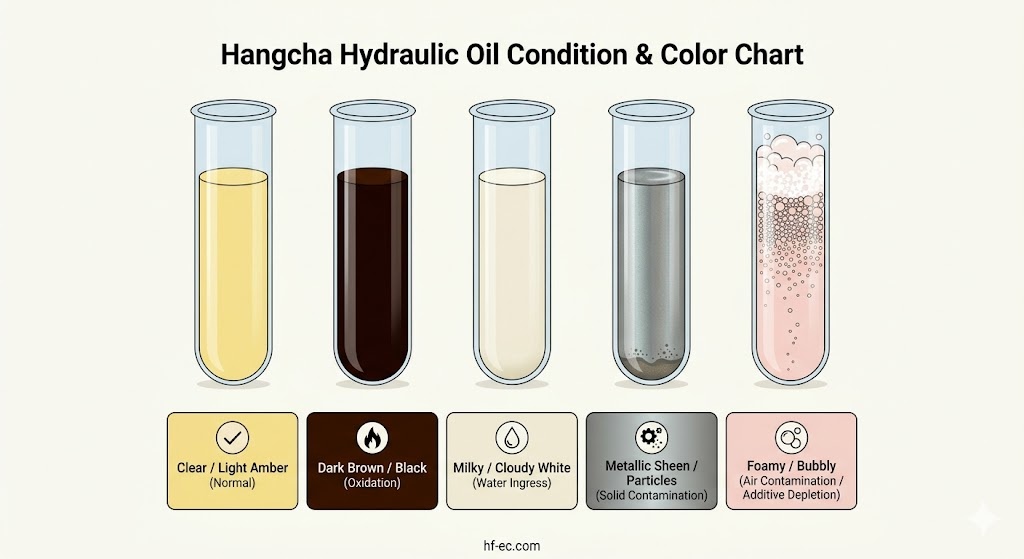

Retirez le bouchon de remplissage et inspectez l'huile Le niveau d'huile doit être égal ou proche de l'ouverture du bouchon de remplissage. Utilisez un chiffon propre non pelucheux ou une jauge pour prélever un échantillon. Vérifiez la couleur : ambre clair = normal ; laiteux = contamination de l'eau; brun foncé = oxydation ; éclat métallique = débris d'usure. Toute contamination autre que l'obscurcissement normal signifie vidanger et remplacer - ne pas faire l'appoint.

4

Ajouter de l'huile hydraulique ISO VG 32 si le niveau est inférieur Utilisez un entonnoir ou une seringue propre pour ajouter l'huile lentement. Remplissez jusqu'au bas de l'ouverture du bouchon de remplissage - capacité totale d'environ 0,4 L. Ne pas trop remplir : l'excès d'huile n'a nulle part où aller lorsque le cylindre s'étend et s'échappera à travers les joints, apparaissant comme une fuite.

5

Remplacez soigneusement le bouchon de remplissage et la rondelle Serrez d'abord à la main, puis serrez avec une clé. Un bouchon desserré fuira sous la pression de fonctionnement. Remplacez la rondelle si elle est déformée ou endommagée - une rondelle plate en caoutchouc est le seul joint entre le réservoir et l'atmosphère.

6

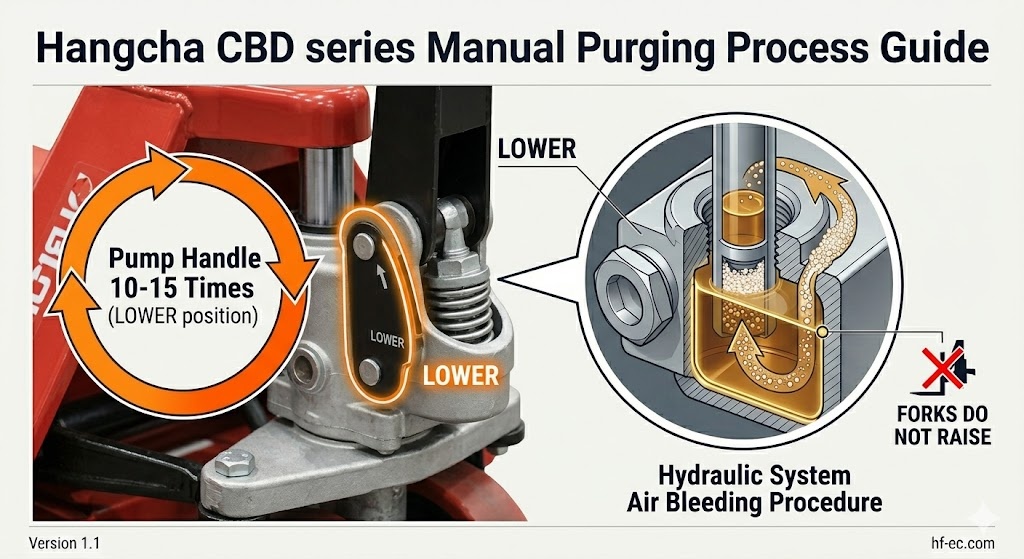

Purger l'air emprisonné du système Réglez le levier de commande sur PLUS BAS. Pompez la poignée 10 à 15 fois. Cela déplace l'huile dans le circuit et purge tout air introduit pendant l'entretien. L'air dans le système provoque les mêmes symptômes qu'un faible niveau d'huile - levage irrégulier ou échec - cette étape n'est donc pas facultative.

7

Testez le fonctionnement du pont élévateur et recherchez les fuites Pompez la poignée pour relever complètement les fourches, puis abaissez-les. Le levage doit être fluide et cohérent. Essuyez la zone de la pompe et inspectez toute fuite d'huile autour du bouchon de remplissage et de la base du cylindre. Enregistrez la date d'entretien et le volume d'huile ajouté dans votre journal d'entretien.

5. Vidange complète de l’huile : quand et comment

Faire le plein, c'est de l'entretien. Une vidange complète et un remplacement sont nécessaires lorsque l'huile est contaminée, lorsque l'intervalle est atteint ou après toute réparation du joint interne. L'huile contaminée qui est ajoutée plutôt que remplacée continue d'endommager les joints et les composants de la pompe - la nouvelle huile se mélange simplement au contaminant.

Procédure de changement complet

1. Abaisser complètement les fourches et placez le camion sur une surface plane au-dessus d'un bac de drainage ou d'un tapis absorbant.
2. Retirez le bouchon de remplissage complètement et laissez l'ancienne huile s'écouler dans le bac. Sur certains modèles, une vis de vidange est située au bas du boîtier de la pompe - utilisez-la si disponible pour une vidange plus propre.
3. Rincer le réservoir avec une petite quantité d'huile fraîche ISO VG 32. Remuer et égoutter. Cela élimine les boues et les huiles contaminées résiduelles des parois du réservoir. Un seul rinçage suffit, sauf si la contamination est grave.
4. Inspectez le bouchon de vidange, le bouchon de remplissage et les rondelles. pour usure ou déformation. Remplacez les rondelles en cas de doute : elles ne coûtent presque rien par rapport à une fuite hydraulique.
5. Réinstaller le bouchon de vidange si utilisé, remplir avec de l'ISO VG 32 frais jusqu'au niveau d'ouverture du bouchon de remplissage (~0,4 L).
6. Remplacer le bouchon de remplissage solidement avec une bonne rondelle.
7. Purger le système : Réglez le levier sur PLUS BAS, pompez la poignée 10 à 15 fois.
8. Testez, vérifiez les fuites, enregistrez. Remarquez la date, les heures (si disponibles), la marque et la qualité de l'huile utilisée ainsi que le nom du technicien dans le journal d'entretien.

6. Applications d’entreposage frigorifique : considérations particulières

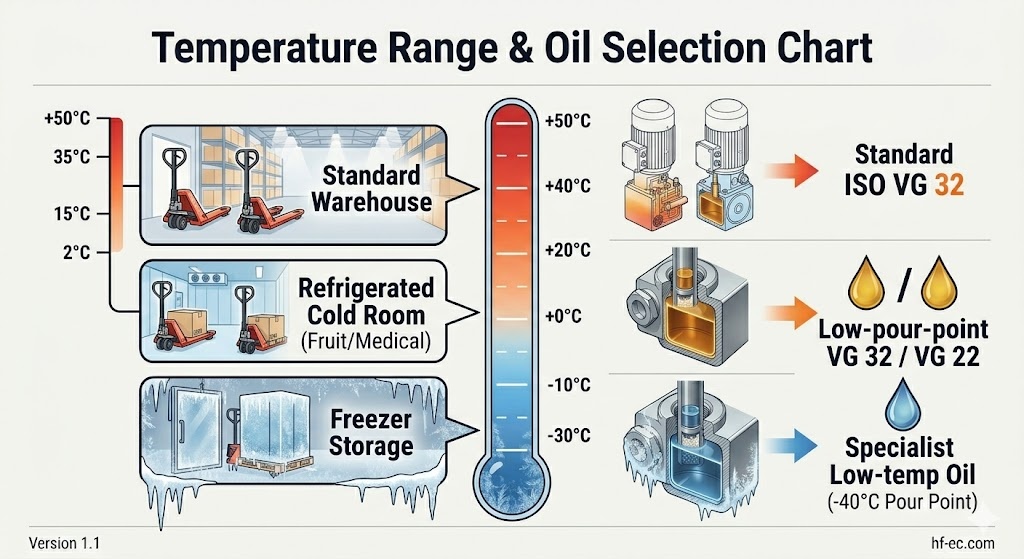

L'huile hydraulique standard ISO VG 32 fonctionne bien entre 0 °C et 50 °C environ. Dans les environnements d'entreposage frigorifique (2-8 °C réfrigérés ; -20 °C congelés), l'huile s'épaissit considérablement, provoquant les mêmes symptômes que l'utilisation d'une mauvaise qualité : pompage dur, levage lent ou défectueux et usure accrue de la pompe.

Une problématique supplémentaire spécifique à la chambre froide : condensation . Lorsqu'un transpalette passe d'une chambre froide (-20 °C) à un quai de chargement (20 °C), l'humidité se condense sur toutes les surfaces, y compris à l'intérieur du réservoir hydraulique. Au fil du temps, cela provoque une infiltration d'eau - la contamination laiteuse par l'huile décrite dans la section 3. Dans les opérations de la chaîne du froid, vérifiez la couleur de l'huile plus fréquemment (tous les 2-3 mois plutôt que tous les 6) et remplacez-la dès les premiers signes de trouble.

7. Huile hydraulique dans le programme de maintenance du Hangcha

Les programmes de maintenance de la série CBD de Hangcha intègrent les contrôles d'huile hydraulique à d'autres tâches de maintenance périodique. Les intervalles ci-dessous sont basés sur un fonctionnement en une seule équipe dans des conditions normales - réduisez les intervalles proportionnellement pour les environnements multi-équipes ou poussiéreux/à haute température.
