Comprendre la capacité nominale et le centre de charge des transpalettes

Partie 1 : La règle d’or de la capacité des transpalettes

La capacité nominale d’un transpalette n’est valable que lorsque le centre de gravité de la charge s’aligne avec le centre de charge spécifié par le fabricant, généralement 600 millimètres. Opérer au-delà de cette distance déclenche Déclassement de charge , réduisant considérablement la limite de levage sûre pour éviter les pannes hydrauliques et le basculement. Pour chaque 100 mm de déplacement du centre de gravité, la capacité de levage réelle peut diminuer de 15 à 20 %.

Partie 2 : Comprendre la physique du centre de charge (LC)

Le Centre de charge (LC) est la distance horizontale entre la face verticale des fourches et le centre de gravité de la cargaison. Dans le domaine de la manutention mondiale, 600 millimètres est la référence standard car elle représente le point médian d’une palette standard de 1 200 mm.

Le Role of the 600 mm Industry Standard
La plupart des palettes industrielles (GMA ou Europalettes) ont une profondeur de 1200 millimètres. Placer le poids uniformément garantit le Centre de gravité (CoG) se situe exactement à la marque des 600 mm. Si vous utilisez des fourches plus longues pour transporter deux palettes ou des caisses surdimensionnées, le CoG se déplace vers les pointes des fourches, transformant le transpalette en un levier instable.

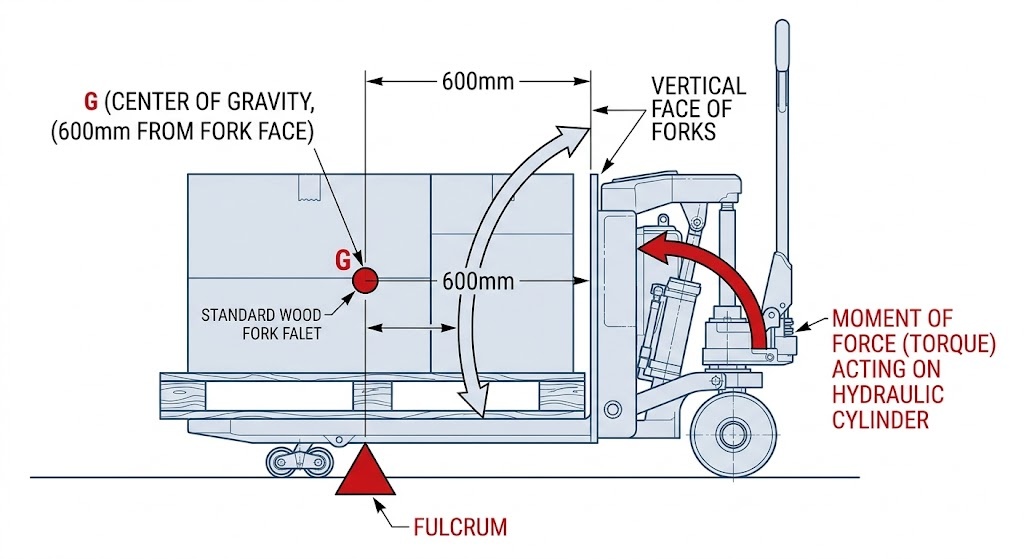

Le Lever Principle and the Fulcrum Point

Un transpalette fonctionne comme un Levier de classe 1 . Les roues porteuses avant servent de Point d'appui . Lorsque la distance entre la charge et le point d'appui augmente, la force vers le bas (couple) exercée sur le système hydraulique et le châssis augmente de façon exponentielle, même si le poids de la cargaison reste le même.

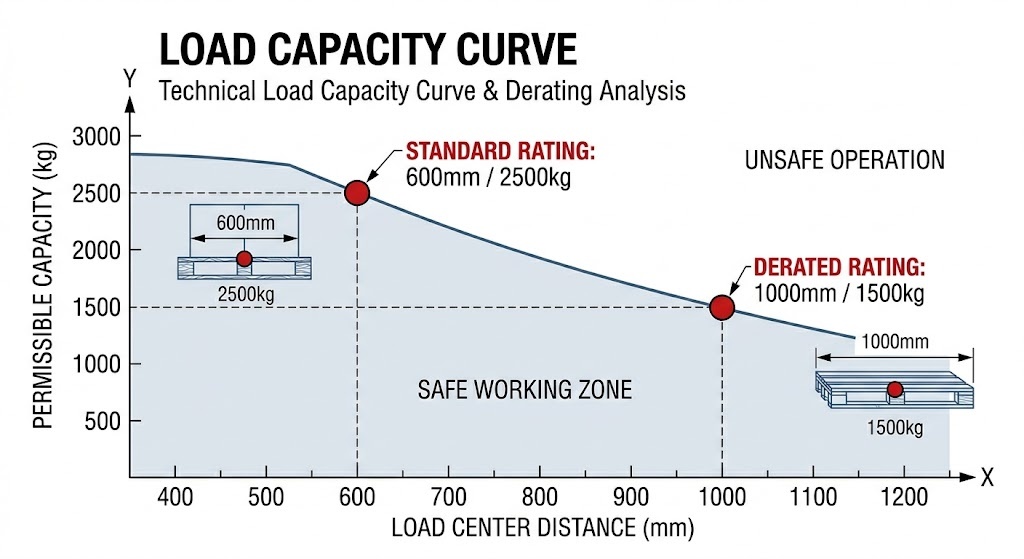

Partie 3 : La réalité technique : analyse du déclassement de charge

Déclassement de charge est la réduction calculée de la capacité de levage maximale d’une machine à mesure que le centre de charge augmente. Il s'agit d'une relation non linéaire dictée par le Principe des moments . Lorsque la charge s'éloigne du pied de fourche, l'avantage mécanique se déplace, ce qui exerce une contrainte excessive sur les joints hydrauliques et le châssis.

Le Derating Calculation Logic
Pour estimer la capacité de sécurité pour les charges non standard, les professionnels utilisent le rapport entre le moment de conception et le moment réel.
Formule : Capacité réelle = (Capacité nominale * Centre de charge standard) / Nouveau centre de charge

Exemple : Pour un camion de 2 500 kg tentant de soulever une caisse avec un centre de charge de 1 000 mm :
(2500 * 600) / 1000 = 1500kg.

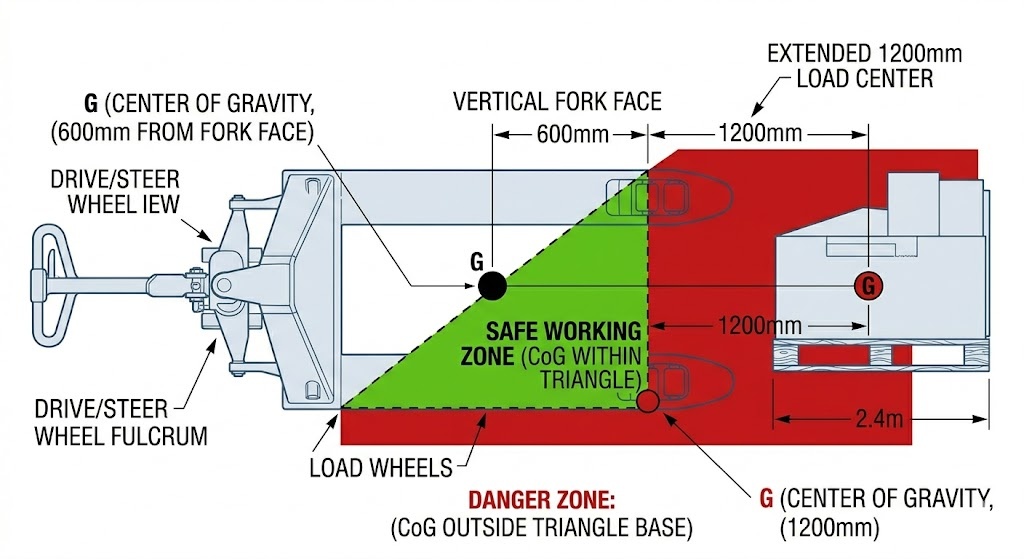

Partie 4 : Ingénierie pour la stabilité : le triangle de stabilité

Contrairement aux chariots élévateurs à quatre roues, un transpalette s’appuie sur une géométrie spécifique pour maintenir l’équilibre. Le Triangle de stabilité est formé par la roue motrice (ou les roues directrices) et les deux roues porteuses avant.

Le Impact of Center of Gravity (CoG)

Le CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Capacité de pente (navigation sur une rampe de 5 %) ou la force centrifuge lors d'un virage serré – peut pousser le CoG hors de l'empreinte, entraînant un renversement latéral ou un inclinaison vers l'avant.

Facteurs dynamiques affectant la stabilité

• Moment d'inertie : Une accélération rapide ou un freinage d'urgence avec un centre de charge étendu crée une augmentation massive de la pression hydraulique.
• Garde au sol : Les charges de grande capacité aux centres étendus font fléchir les fourches (légèrement pliées). Si le Hauteur abaissée est déjà minime (par exemple 85 mm), cette déviation peut amener les fourches à racler le sol, entraînant des arrêts brusques.

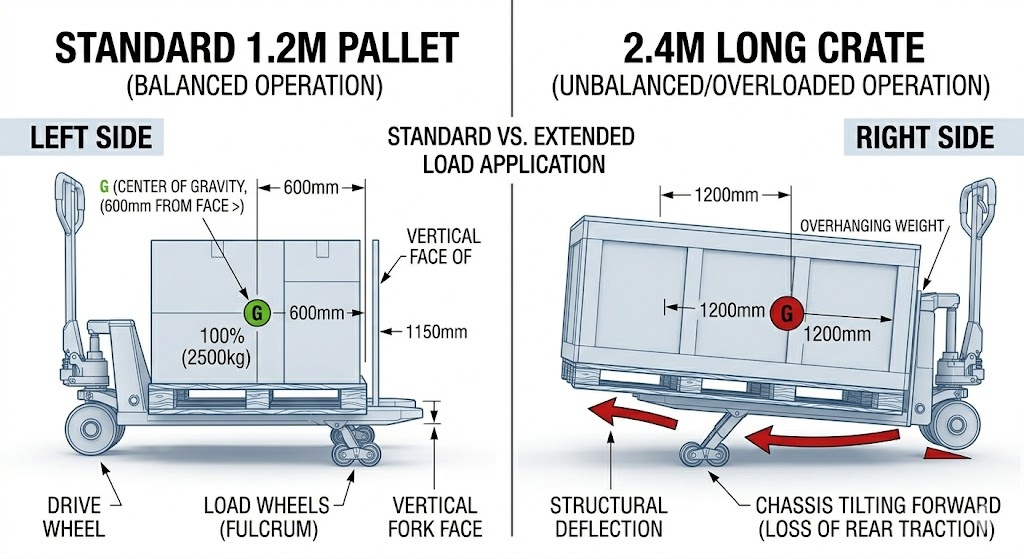

Partie 5 : Stratégies de sélection spécifiques à l'industrie

Choisir un transpalette en fonction de Capacité nominale est à elle seule une erreur courante en matière d'approvisionnement. Les environnements hautes performances nécessitent de faire correspondre les Capacité résiduelle au profil de charge spécifique de l'industrie.

Entreposage standard (FMCG)

• Exigence : Efficacité de cycle élevée pour les palettes standard de 1 200 mm.
• Stratégie : S'en tenir au 1150 mm x 540 mm configuration des fourches. Cela garantit la Centre de charge reste à 600 mm, conservant 100 % de la capacité nominale et un rayon de braquage optimal (Ast).

Construction et fabrication lourde

• Exigence : Manutention de charges concentrées (machines) ou de charges longues réparties (bois/tuyaux).
• Stratégie : Pour les charges dépassant 1 500 mm de longueur, un Châssis robuste de 3 500 kg est souvent nécessaire de transporter en toute sécurité une charge de 1 500 kg en raison de la Déclassement de charge effet. Vérifiez le Capacité de pente si vous utilisez des rampes, car les centres de charge étendus réduisent la traction sur la roue motrice.

Chaîne du froid et pharmaceutique

• Exigence : Conformité hygiénique et stabilité dans les environnements de traction à basse température.
• Stratégie : Utiliser Acier inoxydable modèles avec huile hydraulique spécialisée non toxique. Soyez conscient que les environnements froids peuvent affecter la cohérence de la pression hydraulique ; assurez-vous que l'appareil dispose d'un Soupape de surpression de surcharge pour prévenir la fatigue structurelle lors des pics de « moment de force ».

Partie 6 : Foire aux questions (FAQ)

Q1 : Puis-je soulever une charge de 2 000 kg si mon transpalette est conçu pour 2 500 kg ?
Réponse : Oui, mais uniquement si le centre de charge est de 600 mm ou moins. Si vous soulevez une charge non standard ou surdimensionnée dont le centre de gravité dépasse 600 mm, le Déclassement de charge Cet effet réduit votre capacité de sécurité réelle. Par exemple, avec un centre de charge de 1 000 mm, un camion de 2 500 kg ne peut manipuler en toute sécurité qu'environ 1 500 kg.

Q2 : Comment la longueur des fourches affecte-t-elle la stabilité d'un transpalette ?
Réponse : La longueur de la fourche dicte le positionnement du Point d'appui Point . Bien que les fourches plus longues (par exemple 1 800 mm) permettent de transporter des marchandises surdimensionnées, elles éloignent le centre de gravité de la charge de la roue motrice. Cela augmente le Moment de force sur le système hydraulique et déplace le centre de gravité (CoG) vers le bord du Triangle de stabilité , augmentant ainsi le risque de basculement.

Q3 : Qu'est-ce que la « capacité résiduelle » dans la manutention ?
Réponse : Capacité résiduelle est la capacité de levage réelle de l'équipement dans une configuration spécifique non standard. Contrairement au Capacité nominale nominale (le poids maximum dans des conditions idéales), la capacité résiduelle tient compte de facteurs de déclassement tels que les centres de charge étendus, l'utilisation d'accessoires ou les élévations de grande hauteur.

Q4 : Pourquoi mon transpalette électrique perd-il de la traction lorsqu'il transporte de longues charges ?
Réponse : Ceci est généralement dû à Inclinaison du châssis causé par un centre de charge étendu. Lorsque le poids de la cargaison est concentré trop en avant (au-delà des roues porteuses avant), cela crée un effet de levier qui soulève la roue motrice arrière. Cela réduit la pression vers le bas requise pour la traction, entraînant un patinage des roues et un freinage compromis.
